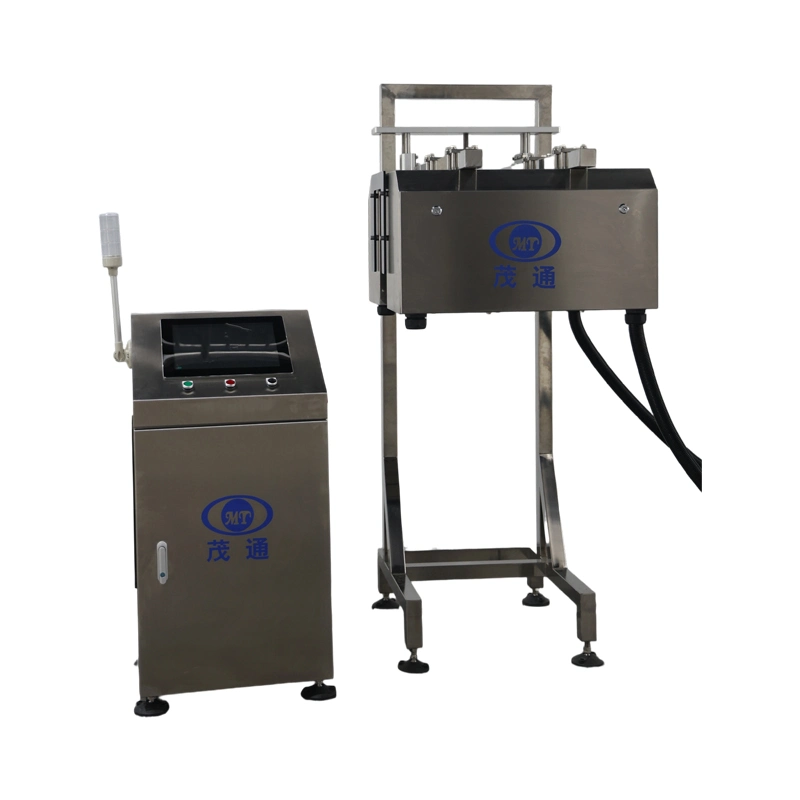

Bagaimana Inspeksi Tutup dan Level Cairan Melindungi Jalur PET
Dalam pembotolan PET berkecepatan tinggi, satu tutup yang hilang, isi yang rendah, cincin anti-pencurian yang rusak, atau kode inkjet yang tidak terbaca dapat dengan cepat berpindah dari mesin pengisi ke kemasan sekunder. Mesin Inspeksi Tutup dan Level Cairan dirancang untuk memeriksa titik-titik kritis ini secara online, menggunakan sensor, kamera CCD, pemrosesan gambar, kontrol PLC, dan penolak otomatis untuk membuang botol yang tidak sesuai tanpa mengganggu produksi berkelanjutan.
Apa yang diperiksa sistem pada botol PET
Mesin Inspeksi Tutup dan Level Cairan berfokus pada kontrol kualitas pasca-pengisian untuk botol PET dari 200 ml hingga 2 L. Lingkup inspeksinya meliputi tutup yang hilang, tutup yang tinggi, tutup yang miring, cincin anti-pencurian yang rusak atau patah, level cairan yang rendah, keberadaan kode inkjet, serta pencetakan inkjet yang berlebihan atau tidak normal. Dalam tata letak kualitas PET yang lengkap, mesin ini dapat bekerja setelah pemeriksaan wadah hulu seperti Mesin Inspeksi Mulut Botol Plastik, yang digunakan sebelum pengisian untuk membantu mengontrol cacat pada mulut botol.
Perangkat ini menggunakan HMI grafis untuk pengoperasian dan tampilan waktu nyata. Desain inspeksi multi-sudutnya mengurangi zona buta, sementara pencahayaan LED dengan kecerahan tinggi mendukung pengambilan gambar yang stabil. Halaman produk menyebutkan kemampuan inspeksi hingga 50.000 BPH dalam fitur utama, dan gambaran proyek mencantumkan throughput maksimum hingga 60.000 botol per jam, tergantung pada konfigurasi dan kondisi jalur.
Prinsip deteksi dari ID botol hingga penolakan
Urutan kerja Mesin Inspeksi Tutup dan Tingkat Cairan dibangun di sekitar pelacakan yang presisi. Saat setiap botol PET melewati sensor posisi, unit kontrol mencatat ID botol dan sinyal encoder saat ini. Hal ini memungkinkan sistem untuk mengetahui di mana botol tersebut berada saat bergerak menuju titik penolakan.
Selanjutnya, sensor posisi memicu sistem kamera untuk menangkap gambar tutup botol, level cairan, dan kode inkjet. Prosesor gambar menganalisis data yang ditangkap dan mengirimkan hasil ke dua tempat secara bersamaan: HMI untuk dilihat operator dan unit kontrol PLC untuk persiapan penolakan. Ketika unit kontrol menerima sinyal penolakan, ia menginstruksikan penolak untuk mengeluarkan botol yang sesuai dengan ID yang tercatat.
Alur kerja: Sensor → Encoder → Kamera CCD → Prosesor gambar → HMI dan PLC → Penolak
Modul inspeksi inti
Mesin biasanya membagi inspeksi ke dalam modul khusus sehingga setiap titik kualitas kritis dapat dievaluasi dengan sudut kamera, kondisi pencahayaan, dan logika perangkat lunak yang tepat. Struktur modular ini memudahkan penyesuaian sistem dengan bentuk botol, desain tutup, lokasi kode, dan kecepatan output target, sekaligus membantu operator mengisolasi sumber kesalahan tertentu selama penyiapan dan pengoperasian rutin.
Inspeksi tutup dan cincin anti-pencurian
Untuk inspeksi tutup, Mesin Inspeksi Tutup dan Level Cairan menggunakan tiga kamera CCD untuk menangkap gambar botol dari berbagai sudut. Pengaturan ini membantu mengidentifikasi tutup yang hilang, tutup yang menjuntai atau tinggi, tutup yang miring, dan tutup yang rusak. Inspeksi cincin anti-pencurian mencakup cincin yang terputus sepenuhnya, cincin yang sebagian rusak, dan cincin yang hilang, yang penting untuk kemasan bukti gangguan.
Inspeksi level cairan
Modul level cairan menangkap gambar frontal botol. Dalam gambar yang diproses, area di bawah level cairan tampak hitam, sementara ruang kosong di atas tampak putih. Sistem kemudian menggunakan algoritma khusus untuk menentukan apakah level tersebut di atas atau di bawah ambang batas yang diperlukan. Fungsi ini mendukung tinggi dan rendahdeteksi level cairan untuk botol PET yang diisi.
Inspeksi pencetakan inkjet
Modul inkjet menangkap gambar depan dari kode yang dicetak pada botol dan tutup. Mesin Inspeksi Tutup dan Level Cairan memeriksa apakah kode ada dan apakah pencetakan hilang, berlebihan, tidak normal, atau buram. Sistem ini digambarkan kompatibel dengan berbagai kombinasi warna, termasuk tinta hitam pada tutup kuning dan tinta putih pada tutup hitam.
Data akurasi yang harus ditinjau pembeli
| Item pemeriksaan | Kondisi deteksi | Tingkat penolakan |
|---|---|---|
| Tanpa tutup | — | ≥99,99% |
| Tutup tinggi | ＞0,8 mm | ≥99,98% |
| Tutup miring | ＞0,8 mm | ≥99,5% |
| Cincin pengaman 100% terputus | Celah ＞1 mm | ≥99,99% |
| Cincin pengaman 100% hilang | — | ≥99,99% |
| Level cairan tinggi atau rendah | 3 mm di atas atau di bawah standar | ≥99,92% |
| Tidak ada cetakan inkjet | — | ≥99,99% |
| Cetakan inkjet keseluruhan hilang 50% | — | ≥99,95% |
| Cetakan inkjet buram | Karakter dapat dihapus setelah pemrosesan | ≥99,99% |
Angka-angka ini menunjukkan mengapa Mesin Inspeksi Tutup dan Level Cairan sering dinilai sebagai stasiun praktis untuk mengurangi pemeriksaan manual pada jalur minuman PET. Untuk hasil yang stabil, pembeli juga harus mempertimbangkan kondisi botol, getaran konveyor, konsistensi pencahayaan, dan waktu penolakan selama komisioning.
Kondisi instalasi dan pengoperasian
Mesin Inspeksi Tutup dan Level Cairan dipasang sesuai dengan tata letak jalur produksi pelanggan. Persyaratan pengoperasian peralatan meliputi daya satu fase 220V, 50Hz, konsumsi daya total sekitar 2,4 kW, tegangan kontrol 24 VDC, dan udara tekan dari minimum 4 Pa hingga maksimum 12 Pa sebagaimana tercantum dalam dokumentasi produk. Persyaratan lingkungan meliputi suhu lingkungan 5°C–40°C, kelembaban relatif 50%–65% RH, dan rentang ketinggian 5–3.000 meter.
Untuk tata letak inspeksi yang lebih luas, produsen botol PET dapat menggabungkan stasiun ini dengan Mesin Inspeksi Botol PET Penuhatau peralatan inspeksi khusus jalur lainnya. Tujuannya tidak hanya untuk menolak produk cacat, tetapi juga untuk membantu operator mengidentifikasi masalah proses yang berulang sebelum menciptakan batch botol yang tidak sesuai dalam jumlah lebih besar.
Kesimpulan
Mesin Inspeksi Tutup dan Level Cairan menggabungkan inspeksi tutup, inspeksi cincin anti-pencurian, kontrol level cairan, inspeksi kode inkjet, dan penolakan otomatis ke dalam satu proses inspeksi botol PET yang terkoordinasi. Dengan menggabungkan sensor posisi, pelacakan encoder, pencitraan CCD, pemrosesan gambar, tampilan HMI, kontrol PLC, dan penolak, sistem ini membantu jalur pembotolan mempertahankan kualitas produk yang konsisten dengan kecepatan tinggi.
Untuk spesifikasi yang lebih rinci atau untuk mendiskusikan proyek pembotolan PET tertentu, silakan hubungi kami melalui situs web resmi kami.
FAQ
Jenis botol apa yang didukung oleh Mesin Inspeksi Tutup dan Level Cairan?
Ini dirancang untuk botol PET dengan kapasitas pengisian mulai dari 200 ml hingga 2 L.
Cacat apa yang dapat diperiksanya?
Dapat memeriksa tutup yang hilang, tutup yang tinggi, tutup yang miring, cincin anti-pencurian yang rusak atau pecah, level cairan yang rendah, keberadaan kode inkjet, dan pencetakan inkjet yang tidak normal.
Bagaimana mesin menolak botol yang benar?
Sistem mencatat setiap ID botol dengan data encoder, kemudian menggunakan informasi pelacakan tersebut untuk menolak botol cacat yang sesuai pada posisi yang tepat.
Apakah sistem ini memeriksa kode inkjet serta tutup dan level cairan?
Ya. Sistem ini mencakup pemeriksaan pencetakan inkjet untuk kode yang hilang, sebagian hilang, tidak normal, berlebihan, atau buram.
Di mana mesin ini digunakan dalam jalur PET?
Mesin ini digunakan setelah pengisian, dengan lokasi pemasangan yang tepat ditentukan sesuai dengan tata letak jalur produksi pelanggan.
