Pasang Mesin Inspeksi Tekanan Kaleng Tanpa Kejutan Konveyor
Mengintegrasikan Mesin Inspeksi Tekanan Kaleng ke dalam jalur produksi berkecepatan tinggi memerlukan perencanaan yang cermat, bukan sekadar pemikiran tambahan. Untuk Mesin Inspeksi Tekanan Kaleng, badan fisiknya, penyelarasan sabuk yang presisi, sambungan utilitas (udara tekan, listrik), area penolak, dan ruang akses yang diperlukan semuanya berdampak signifikan pada seberapa lancar inspeksi tekanan inline akan beroperasi. Dirancang untuk deteksi online berbasis kontak, model ini menangani kecepatan inspeksi di atas 1.200 kaleng per menit, menekankan mengapa detail pemasangan sangat penting bahkan sebelum komisioning dimulai.
Memahami Mesin Inspeksi Tekanan Kaleng Mesin Inspeksi Tekanan Kaleng
Mesin Inspeksi Tekanan Kaleng adalah sistem pengujian tekanan yang sepenuhnya otomatis dirancang untuk memenuhi tuntutan industri yang ketat. Mesin ini memiliki kapasitas produksi yang tinggi, mampu menangani hingga 1.200 kaleng per menit. Sistem ini menggunakan metode deteksi online berbasis kontak langsung, memastikan pengukuran tekanan internal wadah yang presisi. Hasil pengujiannya konsisten stabil dan sangat andal, sering kali mengungguli sistem sejenis, baik di dalam maupun luar negeri. Pada intinya, teknologi deteksi tekan sabuk, yang disempurnakan melalui tiga tahun pengujian dan optimasi khusus, menggunakan sabuk transportasi fleksibel untuk memindahkan kaleng atau botol. Sensor tekanan yang diposisikan di sisi sabuk menangkap data tekanan internal, yang kemudian diubah oleh pengontrol menjadi sinyal digital. Hasil yang diproses ini memberikan wawasan real-time tentang tekanan wadah dan kualitas produk secara keseluruhan.
Fitur Utama untuk Operasi yang Andal
Objek Inspeksi yang Berlaku
•Kaleng aluminium yang mengandung nitrogen cair.
•Botol plastik PE/PP yang diisi dengan gas atau uap.
•Wadah lain yang mengandung gas (tidak termasuk CO₂).
Fungsi Inspeksi Komprehensif

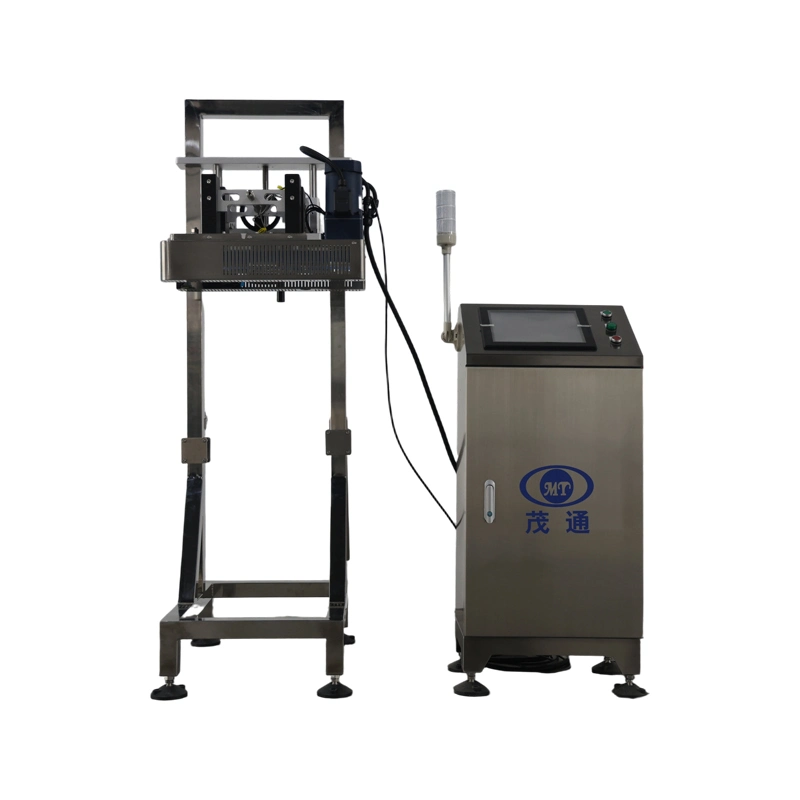

Struktur dan Tampilan Peralatan
Mesin Inspeksi Tekanan Kaleng memiliki dimensi fisik tertentu yang penting untuk perencanaan konveyor yang efektif:
| Barang | Spesifikasi |
|---|---|
| Dimensi keseluruhan | 600 mm × 1000 mm × 1700 mm |
| Struktur rangka | Baja tahan karat 304, dipasang di konveyor |
| Berat | Sekitar 100 kg |
Angka-angka ini membantu insinyur memperkirakan jejak mesin, tetapi tidak mencakup seluruh persyaratan pemasangan. Bagian konveyor lurus spesifik yang diperlukan, akses operator, ruang gerak penolak, jalur kabel, dan ruang sambungan udara juga harus dipertimbangkan. Mesin Inspeksi Tekanan Kaleng bekerja paling baik ketika terintegrasi secara mulus ke dalam bagian mekanis yang stabil, tidak dipaksakan ke area yang sempit atau bergetar.
Bagaimana Mesin Mengukur Tekanan Secara Inline
Mesin Inspeksi Tekanan Kaleng menggunakan metode deteksi tekan sabuk yang canggih. Saat kaleng atau wadah yang sesuai memasuki zona inspeksi, sensor posisi mencatat informasi identifikasi produk dan sinyal encoder melalui unit kontrol. Sensor gaya kemudian mengukur respons tekanan sesaat secara presisi saat produk menekan sabuk fleksibel. Teknologi ini memastikan pengukuran tekanan internal wadah yang langsung dan sangat akurat.
Data tekanan ini dikirim ke papan pemrosesan sinyal Maotong, di mana data tersebut dianalisis, dan hasilnya kemudian ditransmisikan ke HMI dan unit kontrol. Jika tekanan yang diukur berada di luar rentang yang dapat diterima yang telah dikonfigurasi, unit kontrol segera mengaktifkan penolak untuk membuang produk yang cacat. Rentang deteksi yang ditentukan adalah 0,08–0,5 MPa, dengan akurasi inspeksi statis ±0,01 MPa dan akurasi inspeksi dinamis ±0,02 MPa. Mengingat bahwa getaran vertikal yang berlebihan dari rantai konveyor dapat berdampak negatif pada akurasi, stabilitas struktural di sekitar Mesin Inspeksi Tekanan Kaleng secara langsung mempengaruhi kinerja inspeksi keseluruhannya.
Prinsip Kerja Terperinci
Penjelasan Diagram Skematik: Mekanisme pemandu di bagian depan menekan kaleng terlebih dahulu untuk mempertahankan tekanan yang konsisten. Jika ada kebocoran, tekanan akan dilepaskan sebanyak mungkin, dan sisa tekanan di ujung belakang diukur. Jika tidak ada kebocoran, perubahan tekanan sangat kecil. Namun, jika terjadi kebocoran, tekanan akan menyimpang secara signifikan dari pembacaan normal, sehingga memungkinkan deteksi kebocoran dan produk yang tidak tersegel dengan baik secara andal.
Prinsip Deteksi Peralatan: Ketika suatu produk melewati, ia memicu sensor posisi yang mencatat nomor identifikasi dan sinyal enkoder melalui unit kontrol. Sensor kemudian mengaktifkan sensor gaya untuk mengukur tekanan sesaat yang diberikan oleh produk terhadap sabuk. Data ini dikirim ke papan pemrosesan sinyal Maotong, yang menganalisisnya dan mengirimkan hasilnya ke HMI untuk ditampilkan dan ke unit kontrol. Setelah menerima sinyal penolakan, unit kontrol memerintahkan penolak untuk mengeluarkan produk yang cacat.
Tata Letak Konveyor dan Persyaratan Pemasangan
Penentuan posisi yang tepat dimulai dengan memastikan sabuk konveyor penjepit sejajar sempurna dan paralel dengan sabuk konveyor bawah produk. Peralatan harus dipasang secara horizontal untuk mencapai hal ini. Penyelarasan yang presisi ini memungkinkan metode penekanan sabuk menghasilkan sinyal tekanan yang lebih konsisten selama operasi berkecepatan tinggi, sehingga memastikan presisi pengukuran.
Untuk pengoperasian yang optimal dan andal, mesin harus dipasang pada bagian konveyor lurus sepanjang 1,5–2 meter. Disarankan juga agar produk diperiksa setelah cukup dingin. Utilitas yang diperlukan meliputi daya AC 220V satu fase, 50Hz, 250W, serta udara bertekanan 4–8 bar yang memenuhi standar kualitas industri. Sebelum menyalakan daya, semua kabel harus diperiksa untuk memastikan sambungan aman, dan kabel pembumian kabinet kontrol harus diverifikasi. Langkah-langkah ini merupakan pengaman praktis yang penting bagi Mesin Inspeksi Tekanan Kaleng yang dipasang di konveyor yang beroperasi di lingkungan produksi berkelanjutan.
Pemuatan, Pembongkaran, dan Penyimpanan
Selama pengangkutan, peralatan harus diikat dengan aman dan dikemas. Perhatian khusus harus diberikan untuk memastikan sensor tidak terkena tekanan atau tarikan eksternal. Bagian luar peralatan harus dibungkus dengan bahan anti lembab dan tahan guncangan untuk mencegah goresan, penyok, dan kerusakan akibat air. Mengikat mesin dengan aman ke kendaraan pengangkut mencegah pergeseran atau benturan selama pergerakan. Saat pembongkaran, gunakan peralatan pengangkat dan penanganan yang tepat, pastikan mesin terpasang dengan stabil untuk menghindari selip. Untuk penyimpanan dan penggunaan, pertahankan kondisi lingkungan dengan kelembaban relatif antara 10% dan 80%, dan suhu lingkungan antara 0°C dan 50°C.
Akses Keselamatan di Sekitar Bingkai
Rangka baja tahan karat 304 dan mekanisme penolakan harus tetap dapat diakses untuk pengoperasian dan perawatan yang aman. Semua perangkat pelindung dan label peringatan harus terpasang sebelum penyalaan, dan hanya personel yang terlatih yang diizinkan untuk mengoperasikan peralatan. Perawatan dan servis harus dilakukan secara eksklusif oleh teknisi yang berkualifikasi.
Yang terpenting, mesin tidak boleh dioperasikan dengan penutup terbuka. Sebelum membuka penutup apa pun, pastikan pasokan listrik dan udara bertekanan dimatikan. Operator harus menjaga tangan mereka agar tidak dekat dengan sambungan silinder penolak dan menghindari menghalangi atau secara tidak sengaja menyentuh sakelar fotolistrik saat mesin berjalan untuk mencegah cedera. Sambungan listrik tidak boleh dilepas saat mesin dalam keadaan menyala, karena hal ini dapat merusak komponen listrik. Selama perawatan, selalu gunakan tanda peringatan untuk mencegah penyalaan yang tidak disengaja. Saat menghubungkan perangkat eksternal, peralatan dan unit eksternal harus dimatikan terlebih dahulu, dan daya hanya boleh dihubungkan kembali setelah semua sambungan aman. Terakhir, rangka dan kabinet kontrol harus dibumikan dengan andal karena komponen elektronik di dalam mesin sensitif terhadap listrik statis.
Ketentuan Komersial untuk Investasi Anda
•Pengiriman: Ke lokasi produksi pembeli.
•Garansi: 12 bulan sejak penerimaan (maksimal 14 bulan sejak pengiriman).
•Layanan pasca-garansi: Selama dua tahun setelah masa garansi berakhir, hanya biaya perjalanan teknisi dan suku cadang yang akan dikenakan.
•Inspeksi rutin: Dua kali kunjungan per tahun (masing-masing 2 hari). Suku cadang dikenakan biaya; beri tahu pemasok dua minggu sebelumnya.
•Dukungan perangkat lunak: Pembaruan perangkat lunak gratis seumur hidup tanpa modifikasi perangkat keras.
•Waktu respons: Dalam waktu 72 jam untuk pengiriman layanan di lokasi di Tiongkok daratan setelah permintaan tertulis.
Mengapa Perencanaan Struktur Benar-Benar Penting
Kesalahan utama saat menentukan spesifikasi Mesin Inspeksi Tekanan Kaleng adalah hanya berfokus pada dimensi mesin. Meskipun ukuran bodi 600 mm × 1000 mm × 1700 mm dan berat sekitar 100 kg itu penting, inspeksi yang konsisten dan stabil pada akhirnya bergantung pada bagian konveyor lurus yang sesuai, getaran vertikal yang minimal, kesejajaran sabuk yang presisi, pembumian yang andal, tekanan udara yang memadai, dan jarak bebas yang cukup di sekitar penolak. Bagi pembeli yang mengevaluasi Penguji Tekanan Kaleng untuk jalur kaleng berkecepatan tinggi, mempertimbangkan faktor-faktor pemasangan ini sejak awal proses sangatlah penting. Ketika Mesin Inspeksi Tekanan Kaleng direncanakan sebagai sistem terintegrasi, dengan mempertimbangkan konveyor, utilitas, dan akses keselamatan, komisioning menjadi jauh lebih dapat diprediksi, dan operasi harian menjadi jauh lebih mudah dikelola.
FAQ
Berapa dimensi Mesin Inspeksi Tekanan Kaleng?
Mesin berukuran 600 mm × 1000 mm × 1700 mm.
Terbuat dari apa rangkanya?
Rangka terbuat dari baja tahan karat 304 dan dirancang untuk pemasangan di atas konveyor.
Berapa berat mesin ini?
Berat yang ditentukan sekitar 100 kg.
Berapa panjang konveyor lurus yang disarankan?
Disarankan bagian konveyor lurus sepanjang 1,5–2 meter, dengan produk sebaiknya diperiksa setelah pendinginan.
Apakah getaran konveyor dapat memengaruhi pemeriksaan tekanan?
Ya. Getaran vertikal yang berlebihan pada rantai konveyor dapat memengaruhi akurasi deteksi, sehingga kondisi dan kesejajaran konveyor harus diperiksa secara menyeluruh saat pemasangan.
Utilitas apa yang diperlukan?
Mesin memerlukan listrik AC 220V satu fase, 50Hz, 250W dan udara tekan 4–8 bar yang memenuhi standar kualitas industri.
