Mesin Inspeksi Mulut Botol Melindungi Jalur PET Kecepatan Tinggi
Dalam produksi botol PET dan PE berkecepatan tinggi, bagian mulut botol merupakan area kecil dengan dampak besar. Cacat seperti sumbing, lubang tembus, deformasi, atau kerusakan permukaan segel mungkin tidak tampak serius pada awalnya, tetapi dapat memengaruhi kinerja penutupan dan meningkatkan risiko kebocoran setelah pengisian. Untuk jalur produksi yang berjalan dengan kecepatan 48.000 botol per jam, pemeriksaan manual bukanlah cara yang praktis untuk mengendalikan risiko ini. Mesin Inspeksi Mulut Botol inline memberikan produsen metode yang lebih konsisten untuk mengidentifikasi mulut botol yang cacat sebelum botol melanjutkan ke tahap selanjutnya.
Mengapa Inspeksi Mulut Botol Dilakukan Sebelum Pengisian
Permukaan segel adalah salah satu titik kualitas terpenting pada botol PET atau PE. Jika mulut botol rusak, botol dapat gagal selama penutupan, penyegelan, atau penanganan selanjutnya. Menempatkan mesinMesin Inspeksi Finishing Botoldi dekat tahap produksi awal membantu menyingkirkan botol yang tidak memenuhi syarat sebelum pengisian, pelabelan, atau pengemasan menghabiskan sumber daya pada botol-botol tersebut.
Ini sangat penting untuk jalur berkecepatan tinggi, di mana cacat kecil dapat berkembang biak dengan cepat. Alih-alih mengandalkan pengambilan sampel yang tertunda atau pemeriksaan visual, inspeksi inline mendukung kontrol kualitas berkelanjutan dan penolakan otomatis selama aliran produksi normal.
Gambaran Umum Peralatan Mesin Inspeksi Mulut Botol
Mesin Inspeksi Mulut Botol adalah sistem inspeksi online non-kontak yang dirancang untuk bagian atas botol PET dan PE. Sistem ini cocok untuk jalur pengemasan botol PET/PE dengan kapasitas 48.000 botol/jam dan dapat dipasang di dalam mesin cetak tiup di bagian pelepasan botol atau di sepanjang rantai konveyor.
| Barang | Spesifikasi |
|---|---|
| Nama peralatan | Mesin Inspeksi Finishing Botol |
| Model | Mesin Inspeksi Mulut Botol |
| Jumlah | 1 set |
| Kapasitas terukur | 48.000 botol/jam |
| Wadah yang berlaku | Botol PET / PE |
| Posisi pemasangan | Di dalam mesin blow molding di titik pembuangan atau pada rantai konveyor |
| Fungsi utama | Mendeteksi dan menolak botol PET/PE yang mengalami deformasi atau cacat pada permukaan segel atas |
SebagaiMesin Inspeksi Mulut Botol, MT-PK021 berfokus pada area finish daripada tampilan botol secara umum. Hal ini menjadikannya stasiun inspeksi yang ditargetkan bagi produsen yang membutuhkan kinerja penyegelan yang stabil pada jalur PET dan PE yang cepat.
Bagaimana Proses Inspeksi Bekerja

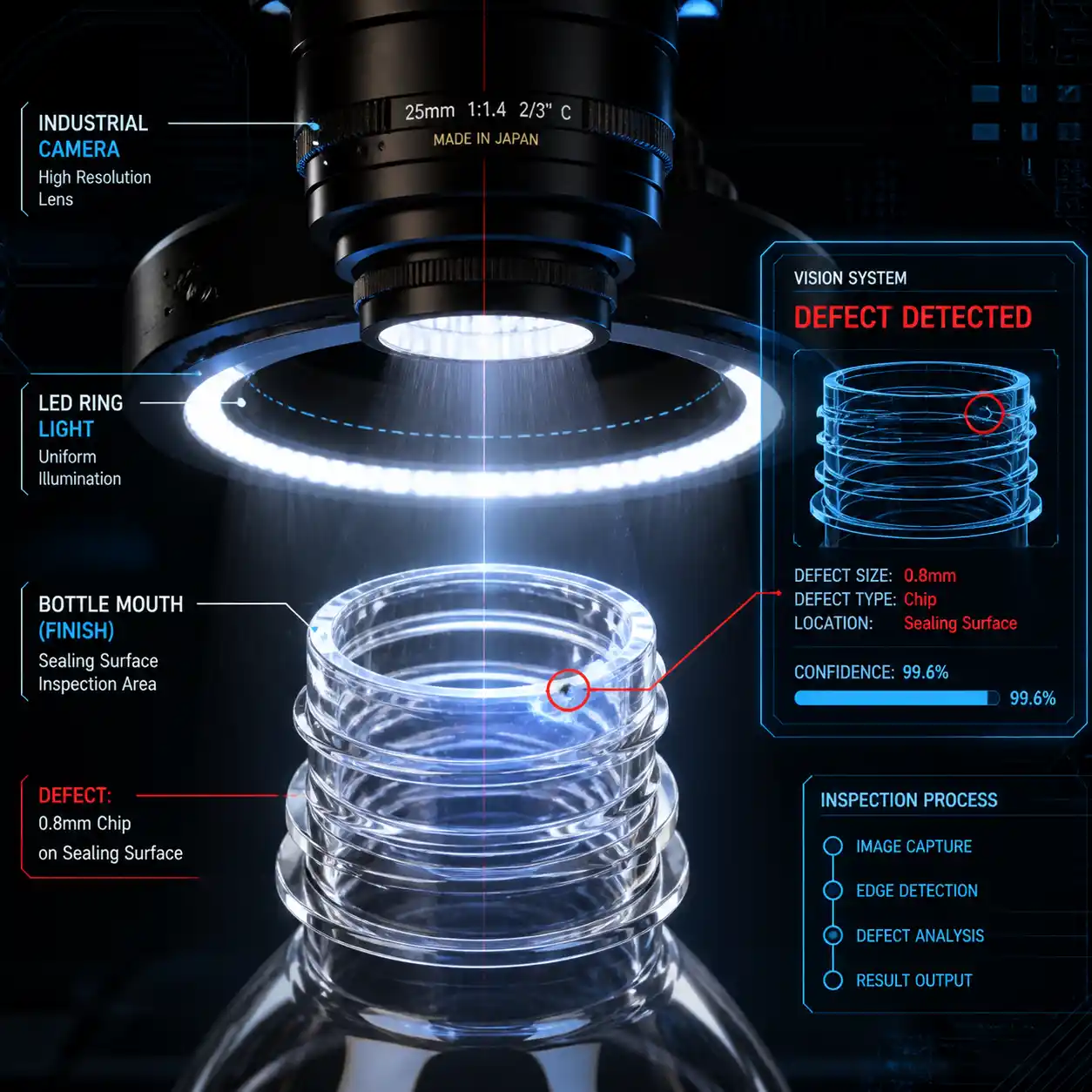

MT-PK021 menggunakan penglihatan mesinteknologi inspeksi. Ketika botol melewati sensor posisi, unit kontrol mencatat ID botol dan nilai encoder. Sensor kemudian memicu kamera untuk mengambil gambar mulut botol. Setelah akuisisi, pemroses gambar menganalisis gambar dan mengirimkan hasil ke HMI untuk ditampilkan secara real-time sambil menyiapkan instruksi penolakan untuk botol yang tidak memenuhi syarat.
Jika sinyal cacat dihasilkan, unit kontrol mengaktifkan penolak dan mengeluarkan botol yang terkait dengan ID yang tercatat. Urutan ini memungkinkan sistem untuk memeriksa secara terus-menerus tanpa menghentikan jalur produksi.
Modul akuisisi gambar mencakup sumber cahaya area LED dengan masa pakai hingga 30.000 jam. Dengan pencahayaan depan, mulut botol tampak sebagai cincin terang yang kontinu dalam gambar yang ditangkap. Sistem ini menggunakan lensa fokus tetap dengan penyesuaian apertur manual dan kamera CCD analog area-array dengan resolusi piksel 640 × 480 dan kecepatan akuisisi gambar hingga 60 frame per detik.
Cacat yang Dideteksi Sistem
Mesin Inspeksi Mulut Botol Mesin Inspeksi Finish Botol dirancang untuk mendeteksi cacat yang dapat langsung mempengaruhi permukaan penyegelan dan kualitas leher botol. Lingkup inspeksinya meliputi:
Standar inspeksi mencakup cacat dengan lebar penampang vertikal 0,8 mm dan kedalaman 0,25 mm untuk penetrasi, cacat internal, dan cacat eksternal. Cacat titik ditentukan dengan diameter 0,8 mm dan kedalaman 0,25 mm, sedangkan deformasi leher oval diukur dengan perbedaan diameter 2 mm.
| Konten inspeksi | Akurasi deteksi | Tingkat penolakan yang salah |
|---|---|---|
| Penetrasi | ≥99,99% | ≤0,03% |
| Cacat internal | ≥99,95% | ≤0,03% |
| Cacat eksternal | ≥99,95% | ≤0,03% |
| Cacat titik | ≥99,99% | ≤0,03% |
| Deformasi leher | ≥99,95% | ≤0,03% |
Kondisi Operasi untuk Integrasi yang Stabil
Untuk operasi yang stabil, Mesin Inspeksi Mulut Botol dirancang untuk lingkungan produksi industri dalam kondisi yang ditentukan. Ketinggian operasi yang direkomendasikan adalah 5–3000 meter di atas permukaan laut, dengan suhu lingkungan dari 5°C hingga 40°C dan kelembaban relatif 50%–65% RH. Tingkat kerataan lantai bengkel, kapasitas beban, dan kondisi penyimpanan harus memenuhi standar nasional yang berlaku untuk mendukung instalasi, komisioning, dan operasi jangka panjang.
Persyaratan operasional utama meliputi:
Persyaratan ini membuat peralatan cocok untuk diintegrasikan ke dalam jalur produksi botol PET/PE berkecepatan tinggi di mana kecepatan inspeksi, waktu penolakan, dan operasi berkelanjutan harus bekerja sama.
Nilai Praktis untuk Jalur Botol PET dan PE
Mesin Inspeksi Mulut Botol paling bernilai ketika ditempatkan cukup awal untuk mencegah pemborosan di hilir. Dengan mendeteksi cacat pada bagian finishing sebelum pengisian, Mesin Inspeksi Mulut Botol membantu tim produksi memfokuskan inspeksi pada area yang paling terkait dengan kinerja penyegelan. Desainnya yang non-kontak juga menghindari gangguan fisik terhadap pergerakan botol selama inspeksi.
Untuk pabrik yang beroperasi pada 48.000 BPH, manfaat utamanya bukan hanya kecepatan. Ini adalah kemampuan untuk menggabungkan penentuan posisi, pencitraan, pemrosesan waktu nyata, tampilan HMI, dan penolakan otomatis menjadi satu alur kerja inline. Hal itu menjadikan Mesin Inspeksi Mulut Botol sebagai pilihan praktis bagi produsen botol PET dan PE yang ingin memperkuat kontrol cacat bagian akhir tanpa memperlambat jalur produksi.
FAQ
Untuk apa Mesin Inspeksi Mulut Botol digunakan?
Mesin Inspeksi Mulut Botol digunakan untuk inspeksi online tanpa kontak pada bagian akhir botol PET dan PE. Mesin ini mendeteksi deformasi dan kerusakan pada permukaan penyegelan atas serta menolak botol yang tidak memenuhi syarat.
Berapa kecepatan produksi yang didukung mesin ini?
Kapasitas terukur adalah 48.000 botol per jam, sesuai dengan jalur pengemasan botol PET/PE 48.000 botol/jam.
Di mana mesin dapat dipasang?
Mesin ini dapat dipasang di dalam mesin cetak tiup pada titik pengeluaran botol atau di sepanjang rantai konveyor.
Cacat apa yang dapat dideteksi oleh sistem?
Sistem mendeteksi lubang tembus, keripik internal, keripik eksternal, cacat titik lokal, dan deformasi leher botol atau ovalitas.
Apakah inspeksi berbasis kontak?
Tidak. Sistem menggunakan inspeksi visi mesin non-kontak, dengan sensor, pencahayaan, kamera CCD, pemrosesan gambar, tampilan HMI, dan penolakan otomatis.
